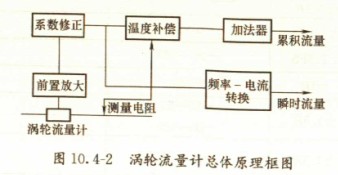

涡轮流量计总体原理框图如图10.4-2所示。

    流体从机壳的进口流入，通过支架将一对轴承固定在管中心轴线上，涡轮安装在轴承上。在涡轮上下游的支架上装有呈辐射形的整流板，以对流体起导向作用，以避免流体自旋而改变对祸轮叶片的作用角度。在涡轮上方机壳外部装有传感线圈，接收磁通变化信号。
    (1)壳体。壳体是流量计的主体部件，起到承受被测流体的压力、固定安装检测部件、连接管道的作用。壳体采用不导磁不锈钢或硬铝合金制造，对于大口径流量计亦可用碳钢与不锈钢组合的镶嵌结构，壳体外壁装信号检测器。
    (2)导向体。在流量计进出口装有导向休，对流体起导向整流以及支承叶轮的作用。通常选用不导磁不锈钢或硬铝材制成。
    (3)涡轮。涡枪又称叶轮，由导磁不锈钢材料制成，有直板叶片、螺旋状叶片、丁字形叶片等几种，可用嵌有许多导磁体的多孔护罩环来增加一定数量叶片叶轮旋转的频率，叶轮由轴承支撑，与壳体同轴，其叶片致视口径大小而定。叶轮几何形状及尺寸对传感器性能有较大影响，要很据流体性质、流量范围、使用要求等设计。叶轮的动平衡很重要，直接影响仪表性能和使用寿命。
    (4)轴与轴承。用于支承叶轮旋转，需有足够的刚度、强度和硬度、附磨性、附腐蚀性等。它决定着传感器的可靠性和使用期限。传感器失效通常是由轴与轴承引起的，因此其结构及材料的选用和维护非常重要。
    (5)信号检测器。国内常用变磁阻式，由永久磁铁、导磁棒(铁心)、线圈等组成。永久磁钢对叶片有吸引力，产生磁阻力矩，小口径流量计在流量下限时磁阻力矩在诸阻力矩中成为主要项，为此将水久磁铁分为大小两种规格，小口径配小规格以降低磁阻力矩。输出信号有效值为10mV以上可直接配用流量计算机，配上放大器则输出伏级频率信号。
