温压补偿数学模型

2014-02-22 15:43

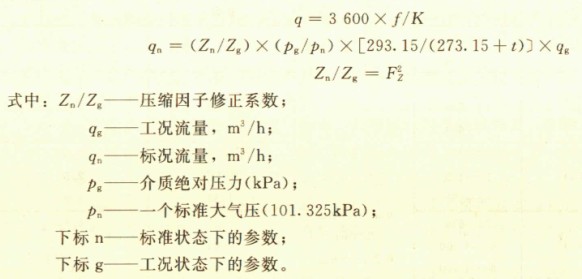

由于气体涡轮流量计一般用于贸易计最场合,且在中国一般都是以20℃,101.325kPa为标准状态的累计体积流量作为结算依据,因此,就必须配套温度、压力补偿仪或流量计算机和变送器,将工作状态下的体积流量转化为标准状态下的体积流量,换算是按理想气态方程进行的。

    由于该流量计主要使用领域为天然气计量,故压缩因子修正系数的确定可先计算天然气的超压缩系数FZ,再按Zn/Zg=Fz计算压缩因子修正系数(Zn/Zg)。当天然气的计量系统符合GB/T 18603表Al准确度为A级要求时,必须按GB/T 17747规定的按天然气的摩尔组成数据(见GB/T 17747.2-1999)和物性值数据(GB/T 17747.2-1999)进行计算,这是流量计算机系统所采用的办法。而当天然气的计量系统符合GB/T 18603表A1准确度为B、C级要求时,可按AGA NX-19中的有关公式进行计算,它为介质温度t、压力pg、天然气真实相对密度ρr及氮气和二氧化碳的摩尔分数MN、Mc的函数,即
                      Zn/Zg=Fz=f[pg,t,MN,MC]
详细公式在此略。后者是大部分一体化温压补偿型气体涡轮流量计和温压补偿仪所采用的计算方法。
对于其他介质,可以采用天然气的压缩修正系数近似取代。
