分体式电磁流量计简介：

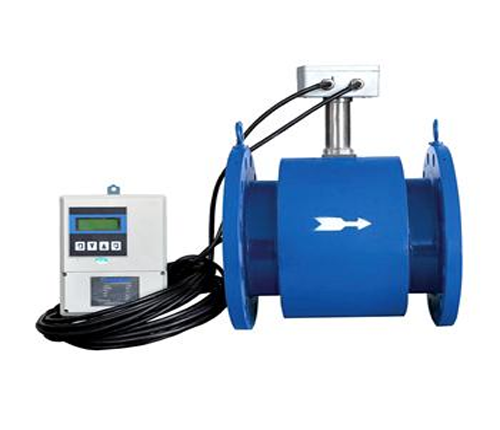

分体式电磁流量计是电磁流量计最普遍应用的形式，如下图所展示的，传感器接入管道，转换器装在仪表室或人们易于接近的传感器附近，相距数十到数百米。
为防止外界噪声侵入，信号电缆通常采用双芯屏蔽线。测量电导率较低液体而相聚超过30m时，为防止电缆部分电容造成信号衰减，内层屏蔽也有要求接上与芯线同电位低阻抗源的屏蔽驱动。分体型电磁流量计的转换器可远离现场恶劣环境，电子部件检查、调整和参数设定就比较方便。

原理组成：

分体式电磁流量计测量原理是基于法拉第电磁感应定律，分体式电磁流量计由传感器和转换器组成，传感器安装在测量管道上，转换器被安装在离传感器30米内或100米内的场合，两者间由屏蔽电缆连接。
分体式电磁流量计传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等，广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域测量高温、高湿，不便观察的环境。

产品特点：

1、测量不受流体密度、粘度、温度、压力和电导率变化的影响；
2、测量管内无阻碍流动部件，无压损，直管段要求较低；
3、系列公称通径DN15～DN3000。传感器衬里和电极材料有多种选择；
4、转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1500：1；
5、转换器可与传感器组成一体型或分离型；
6、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；
7、流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电
流、脉冲、数字通讯、HART；
8、转换器采用表面安装技术(SMT)，具有自检和自诊断功能

参考流量范围

口径(mm)	流量范围(m3/h)	口径(mm)	流量范围(m3/h)
φ15	0.06~6.36	φ450	57.23～5722.65
φ20	0.11～11.3	φ500	70.65～7065.00
φ25	0.18～17.66	φ600	101.74～10173.6
φ40	0.45～45.22	φ700	138.47～13847.4
φ50	0.71～70.65	φ800	180.86～18086.4
φ65	1.19～119.4	φ900	?228.91～22890.6
φ80	1.81～180.86	φ1000	?406.94～40694.4
φ100	2.83～282.60	φ1200	553.90～55389.6
φ150	6.36～635.85	φ1600	723.46～72345.6
φ200	11.3～1130.4	φ1800	915.62～91562.4
φ250	17.66～176.25.	φ2000	1130.4～113040.00
φ300	25.43～2543.40	φ2200	1367.78～136778.4
φ350	34.62～3461.85	φ2400	1627.78～162777.6
φ400	45.22～4521.6	φ2600	1910.38～191037.6

电磁流量计安装案例

分体式电磁流量计安装地点
一、安装地点的选择
为了使变送路工作可靠稳定，在选择安装地点时应注意以下几个方面的要求：
⑴尽量避开铁磁性物体及具有强电磁场的设备（如大电机、大变压器的等），以免磁场影响传感器的工作磁场和流量信号
⑵应尽量安装在干燥通风之处，不宜在潮湿、易积水的地方安装。
⑶应尽量避免日晒雨淋，避免环境温度高于60℃及相对湿度大于95%。
⑷选择便于维修，活动方便的地方。
⑸流量计应安装在水泵后端，决不能在抽吸侧安装；阀门应安装在流量下游侧。二、安装要求
为了你正确的测量，在选择管道上位置时应注意以下几点要求：　　
⑴传感器既可在直管道上安装，也可以在水平或倾斜管道上安装，但要求二电极的中心连线处于水平状态。　　
⑵介质在安装位置应该满管流动，避免比满管及气体附着在电极上。　　
⑶对于液固两相流体，最好采用垂直安装，使被传感器衬里磨损均匀，延长使用寿命。　
⑷流量计安装位置介质不满管时，可采取抬高流量半后端管路的方法，使其满管，严禁在管道最高点和出水口安装流量计。
⑸修改管道的安装方法:当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但前后直管段至少须满足:前直管段≥5DN,后直管道≥2DN(DN为管径)。
⑹前后直管段为流量计前≥5DN，后端≥2DN。
