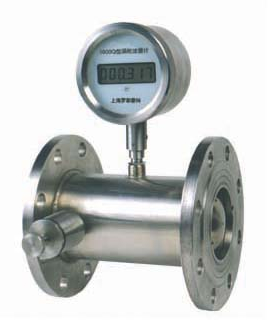

概述





气体智能涡轮流量计工作原理

气体智能涡轮流量计采用涡轮进行测量。它先将流速转换为涡轮的转速，再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量，其输出信号为频率，易于数字化。图中感应线圈和永久磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时，磁路的磁阻发生变化，从而产生感应信号。信号经放大器放大和整形，送到计数器或频率计，显示总的积算流量。同时将脉冲频率经过频率－电压转换以指示瞬时流量。叶轮的转速正比于流量，叶轮的转数正比于流过的总量。涡轮流量计的输出是频率调制式信号，不仅提高了检测电路的抗干扰性，而且简化了流量检测系统。它的量程比可达10:1,精度在±0.2%以内。惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。气体涡轮流量计广泛应用于石油、有机液体、无机液、液化气、天然气和低温流体等。



气体智能涡轮流量计技术参数

仪表口径及连接方式	25、40、50、80、100、150、200、250采用法兰连接
25、40可采用螺纹连接
精度等级	±1.5%R、±1%R
量程比	1:10；1:20；1:30
显示方式	宽屏显示器同时显示瞬时流量、日累积流量、总累积流量、温度、压力、时间、日期、电池电量
仪表材质	表体：304不锈钢；叶轮：防腐ABS或优质铝合金；显示器：铸铝
温度、压力传感器	内置
被测介质温度（℃）	-30℃～+80℃
环境条件	介质温度：-30℃～+80℃，相对湿度5%～90%，大气压力86～106Kpa
通讯信号	三线制工况脉冲、三线制标况脉冲、三线制4-20mA、RS485协议、IC卡信号
供电电源	内置锂电池、外供24VDC双供电
传输距离	≤1000m
信号线接口	内螺纹M20×1.5
防爆等级	ExdIIBT6
防护等级	IP65
